克萊德系統圓頂閥工作系統演示和介紹

作者：本站　來源：本站　日期：2020-2-23 12:13:40　人氣：330

    克萊德的圓頂閥主要應用于電力、冶金、化工、食品、制藥等領域氣力輸送系統中的干灰、干粉物料的入料口、出料口、排氣口、進氣口、排堵口及輸送管道切換的位置。由于圓頂閥內部密封部位采用的是插入式密封圈，插入式密封圈充氣密封的獨特設計對系統能夠?qū)崿F(xiàn)零泄漏。產品的優良性能在漫長的市場工作中得到充分驗證，贏得了廣大客戶的信賴與肯定。

視頻顯示中的系統為克萊德SCM型倉泵與圓頂閥配合使用的展示。動畫簡單的開、關動作展示了圓頂閥在系統中的作用，也可為初學者對克萊德氣力輸灰系統直觀的簡單了解。除灰系統中采用圓頂閥居多，圓頂閥的開、關順序，密封、報價條件只有在詳細的說明中才能體現，接下來我們就以電廠的除灰系統為例一起看一下有關的知識以及系統描述。

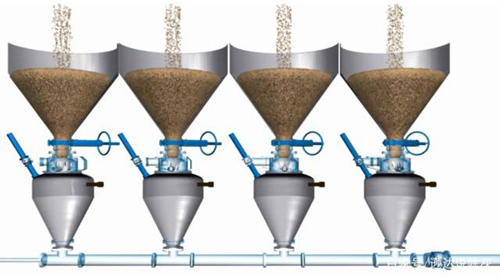

①在鍋爐正常運行過程中，飛灰沉積在靜電除塵器出口，落入安裝在靜電除塵器出口下方的SCM泵中，然后被氣力輸送至灰?guī)臁?/p>

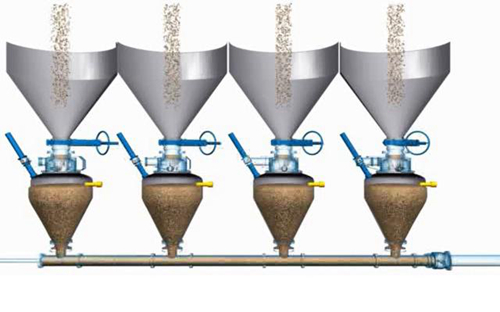

②SCM泵的入料圓頂閥打開，物料在重力作用下落進SCM泵中。在物料填充的過程中排氣圓頂閥將打開使空氣從泵內排出，此時管路上的出料圓頂閥關閉以阻止空氣通過輸送管線被吸進除塵器。當SCM泵任一泵內料位計被覆蓋顯示泵已充滿物料時，經過一個短延遲，使泵被完全充滿，然后進口及排氣圓頂閥關閉。

③當所有的入口和排氣圓頂閥都已關閉并且密封后，出口圓頂閥與進氣閥打開。然后壓縮空氣將進入所有輸灰泵，將灰通過管道輸送到灰?guī)?。?dāng)物料被輸送至灰?guī)旌?，發出輸送管道壓力下降的信號，輸送空氣閥關閉，完成一次循環。

每臺SCM泵都配有就地氣控箱，盤內裝有與本泵相關的電磁閥、壓力開關。遠方控制由PLC控制。主控畫面包括控制、指示和報警信息。
